分子微生物实验室

分子微生物实验室可以说是实验室建设中的特殊实验室,针对分子微生物实验室设计规划布局是有行业标准的,需要严格按照《微生物和生物安全通用准则来进行建设规划》分子微生物学实验室所接触的有害微生物,通常将微生物实验室划分成清洁区、半污染区、污染区。在污染区应使用生物安全柜,以保护工作人员的健康。现代微生物学实验室还必须具备有空气调节和过滤的设备。
分子微生物实验室

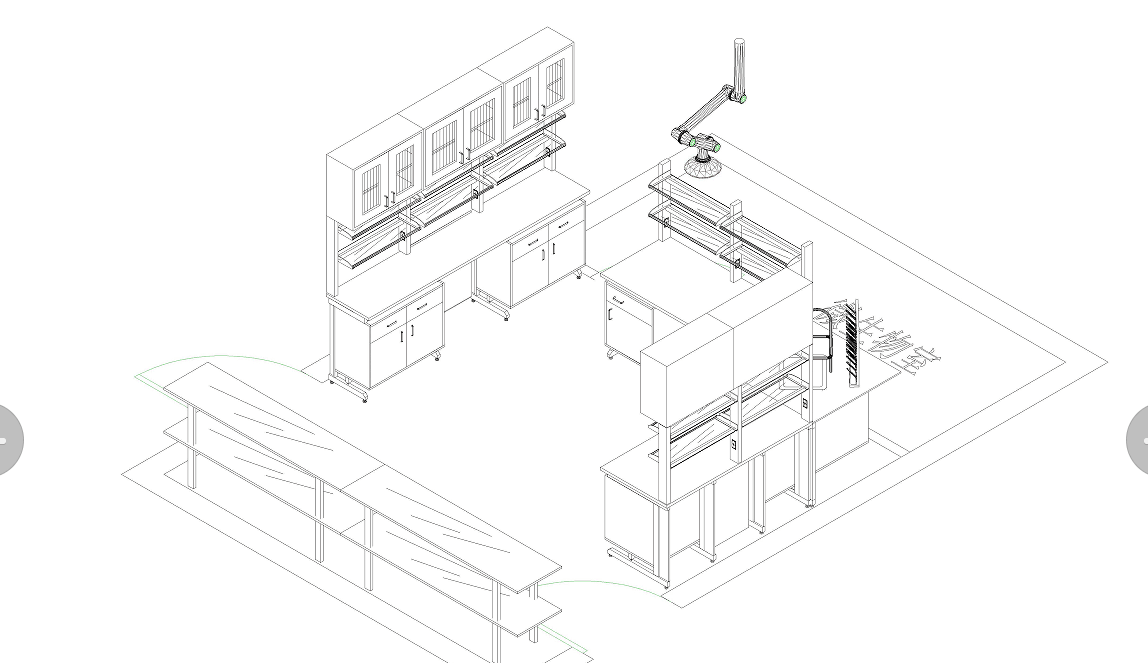

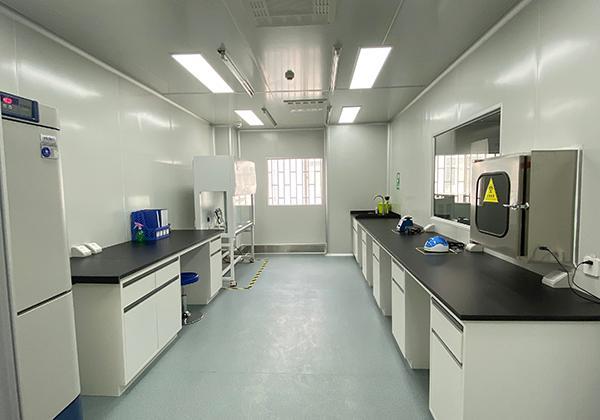

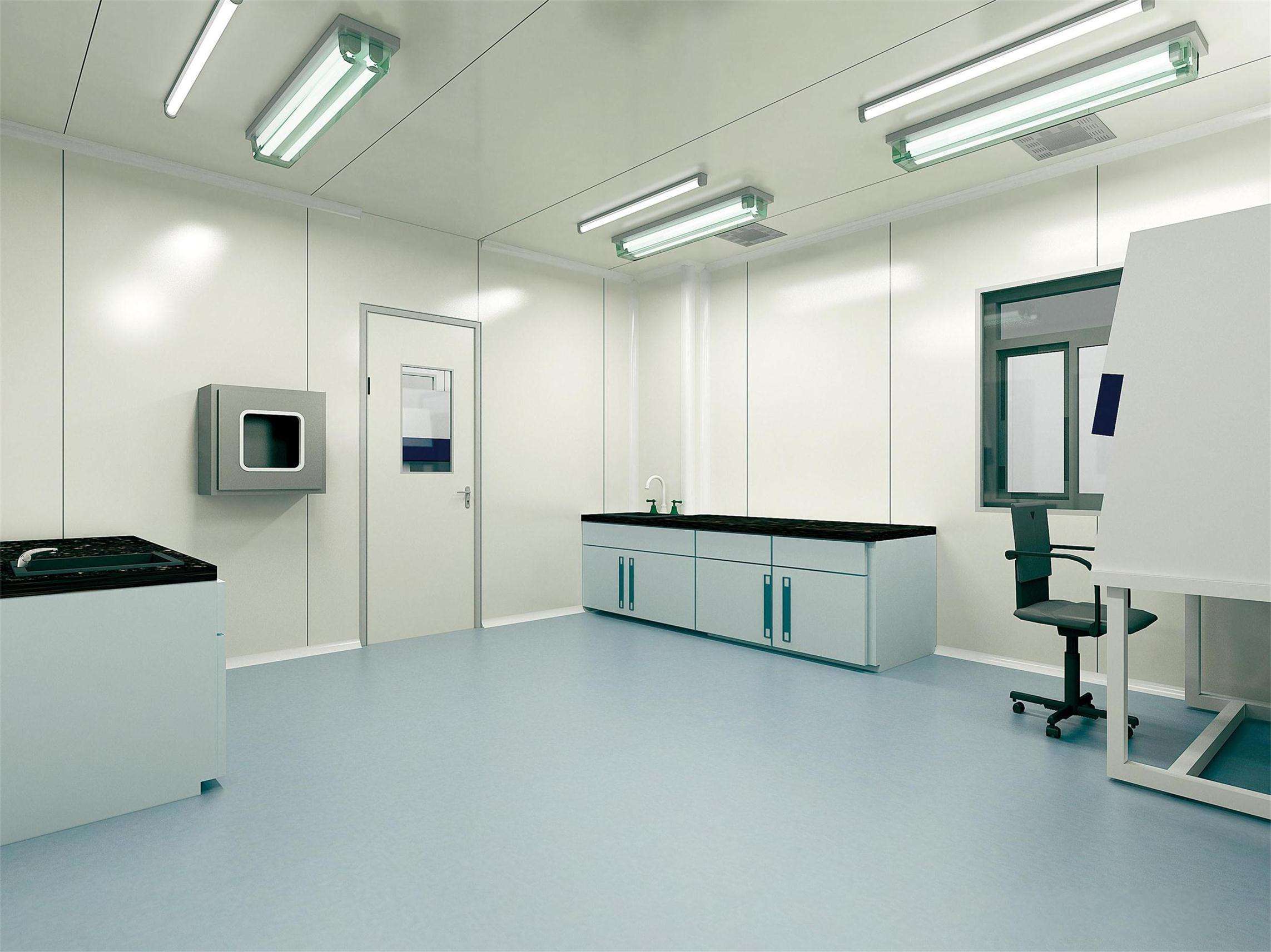

效果图展示:

  • 效果图展示
  • 效果图展示


微生物实验室是指进行微生物研究的场所。根据微生物实验室的安全要求和使用要求,要不同于一般的实验室工程或净化工程。主要应用于微生物学、生物医学、生物化学、动物实验、基因重组以及生物制品等研究使用的实验室统称生物安全实验室。


生物安全实验室由主功能实验室与其他实验室及辅助功能用房组成。生物安全实验室必须保证人身安全、环境安全、废弃物安全和样本安全,能长期而安全地运行,同时还为需要实验室工作人员提供一个舒适、而良好的工作环境。

选址

三级生物安全防护实验室可与其他用途房屋设在一栋建筑物中,但必须自成一区。该区通过隔离门与公共走廊或公共部位相隔。

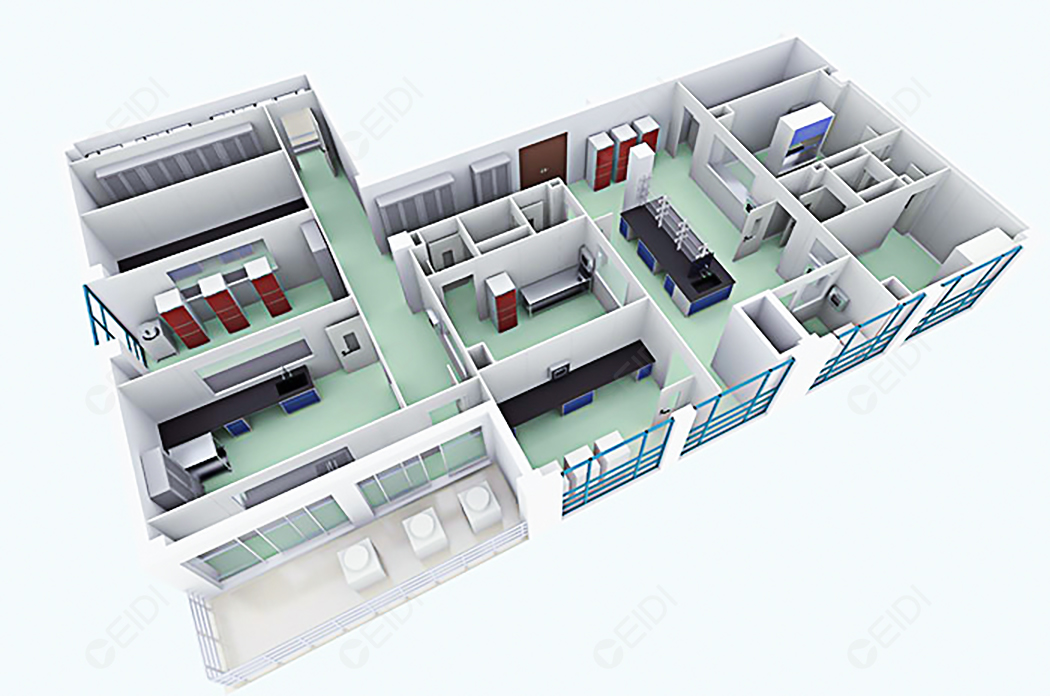

平面布局

a)三级生物安全防护实验室的核心区包括实验间及与之相连的缓冲间。


b)缓冲间形成进入实验间的通道。必须设两道连锁门,当其中一道门打开时,另一道门自动处于关闭状态。如使用电动连锁装置,断电时两道门均必须处于可打开状态。在缓冲间可进行二次更衣。


c)当实验室的通风系统不设自动控制装置时,缓冲间面积不宜过大,不宜超过实验间面积的八分之一。


d)Ⅱ级或Ⅲ级生物安全柜的安装位置应远离实验间入口,避开工作人员频繁走动的区域,且有利于形成气流由“清洁”区域流向“污染”区域的气流流型。

微生物实验室设计


围护结构


a)实验室(含缓冲间)围护结构内表面必须光滑耐腐蚀、防水,以易于消毒清洁。所有缝隙必须加以可靠密封。


b)实验室内所有的门均可自动关闭。


c)除观察窗外,不得设置任何窗户。观察窗必须为密封结构,所用玻璃为不碎玻璃。


d)地面应无渗漏,光洁但不滑。不得使用地砖和水磨石等有缝隙地面。


e)天花板、地板、墙间的交角均为圆弧形且可靠密封,施工时应防止昆虫和老鼠钻进墙脚。


通风空调


a)必须安装独立的通风空调系统以控制实验室气流方向和压强梯度。该系统必须确保实验室使用时,室内空气除通过排风管道经高效过滤排出外,不得从实验室的其他部位或缝隙排向室外;同时确保实验室内的气流由“清洁”区域流向“污染”区域。进风口和排风口的布局应使实验区内的死空间降低到最小程度。


b)通风空调系统为直排系统,不得采用部分回风系统。


c)环境参数:相对于实验室外部,实验室内部保持负压。实验间的相对压强以-30Pa~-40Pa为宜,缓冲间的相对压强以-15Pa~-20Pa为宜。实验室内的温、湿度以控制在人体舒适范围为宜,或根据工艺要求而定。实验室内的空气洁净度以GB 50073—2001《洁净厂房设计规范》中所定义的七级至八级为宜。实验室人工照明应均匀,不眩目,照度不低于500lx。


d)为确保实验室内的气流由“清洁”区域流向“污染”区域,实验室内不应使用双侧均匀分布的排风口布局。不应采用上送上排的通风设计。由生物安全柜排出的经内部高效过滤的空气可通过系统的排风管直接排至大气,也可送入建筑物的排风系统。应确保生物安全柜与排风系统的压力平衡。

微生物实验室


e)实验室的进风应经初、中、高效三级过滤。


f)实验室的排风必须经高效过滤或加其他方法处理后,以不低于12m/s的速度直接向空中排放。该排风口应远离系统进风口位置。处理后的排风也可排入建筑物的排风管道,但不得被送回到该建筑物的任何部位。


g)进风和排风高效过滤器必须安装在实验室设在围护结构上的风口里,以避免污染风管。


h)实验室的通风系统中,在进风和排风总管处应安装气密型调节阀门,必要时可完全关闭以进行室内化学熏蒸消毒。


i)实验室的通风系统中所使用的所有部件均必须为气密型。所使用的高效过滤器不得为木框架。


j)应安装风机启动自动联锁装置,确保实验室启动时先开排风机后开送风机。关闭时先关送风机后关排风机。


k)不得在实验室内安装分体空调器。


安全装置及特殊设备


a)必须在主实验室内设置Ⅱ级或Ⅲ级生物安全柜。其安装位置应满足6.3.2.5 d)中的要求。


b)连续流离心机或其他可能产生气溶胶的设备应置于物理抑制设备之中,该装置应能将其可能产生的气溶胶经高效过滤器过滤后排出。在实验室内所必须设置的所有其他排风装置(通风橱、排气罩等)的排风均必须经过高效过滤器过滤后方可排出。其室内布置应有利于形成气流由“清洁”区域流向“污染”区域的气流流型。


c)实验室中必须设置不产生蒸汽的高压灭菌锅或其他消毒装置。


d)实验间与外部应设置传递窗。传递窗双门不得同时打开,传递窗内应设物理消毒装置。感染性材料必须放置在密闭容器中方可通过传递窗传递。


e)必须在实验室入口处的显著位置设置压力显示报警装置,显示实验间和缓冲间的负压状况。当负压指示偏离预设区间必须能通过声、光等手段向实验室内外的人员发出警报.可在该装置上增加送、排风高效过滤器气流阻力的显示。


f)实验室启动工作期间不能停电。应采用双路供电电源。如难以实现,则应安装停电时可自动切换的后备电源或不间断电源,对关键设备(生物安全柜、通风橱、排气罩以及照明等)供电。


g)可在缓冲间设洗手池:洗手池的供水截门必须为脚踏、肘动或自动开关。洗手池如设在主实验室,下水道必须与建筑物的下水管线分离,且有明显标志。下水必须经过消毒处理。洗手池仅供洗手用,不得向内倾倒任何感染性材料。供水管必须安装防回流装置。不得在实验室内安设地漏。


微生物实验室



其他


a)实验台表面应不透水,耐腐蚀、耐热。


b)实验室中的家具应牢固。为易于清洁,各种家具和设备之间应保持一定间隙。应有专门放置生物废弃物容器的台(架)。家具和设备的边角和突出部位应光滑、无毛刺,以圆弧形为宜。


c)所需真空泵应放在实验室内。真空管线必须装置在线高效过滤器。


d)压缩空气等钢瓶应放在实验室外。穿过围护结构的管道与围护结构之间必须用不收缩的密封材料加以密封。气体管线必须装置在线高效过滤器和防回流装置。


e)实验室中应设置洗眼装置。


f)实验室出口应有发光指示标志。


g)实验室内外必须设置通讯系统。


h)实验室内的实验记录等资料应通过传真机发送至实验室外。


国家对科研事业的助力,让各地的实验室建设需求进行了提升。各类实验室的建设方案越来越标准化以及正规化,微生物实验室的建设方案包含的十分全面,接下来简单介绍一下需要注意的重点。


1. 实验室布局建议

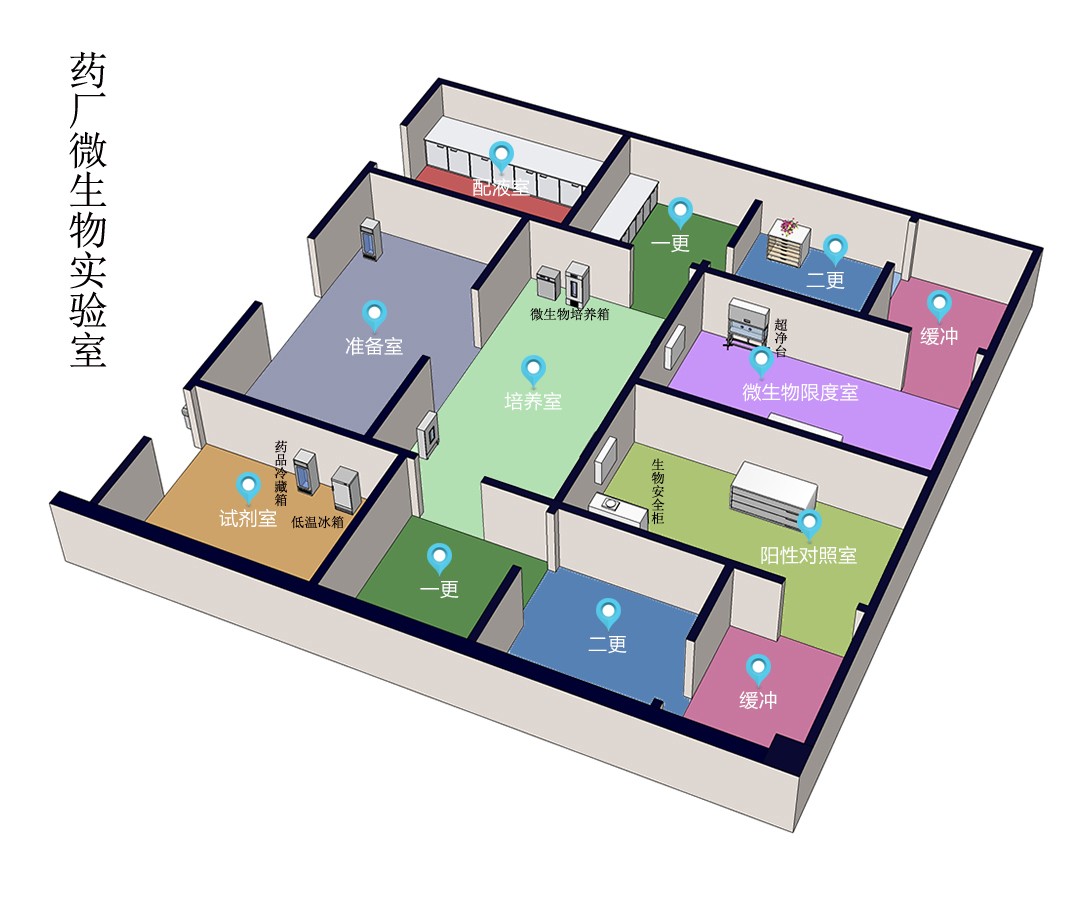

微生物实验室对清洁度的要求十分高,需要阻断与外部环境的接触,避免微生物受染。实验室需要合理划分,分为污染区、半污染区、清洁区,人流与物流设置专用的通道,并且设置必要的缓冲间,做好避免交叉感染的措施。在源头上杜绝微生物的扩散,实验室要保证防止微生物外溢、实验室便于消毒清洁,以及避免外部环境对实验室的破坏


微生物实验室



2. 实验室控制系统


实验室的控制系统就整个实验的运作来说是类比躯干神经的存在,微生物实验室所研究的生物并非是普通微生物,可能会有危险性会病理微生物存在。根据相关要求,实验室必须做到严格控制污染情况。用智能实验室控制系统监控实验室中设备的运行情况,以确保实验运作中时出去相对负压环境,防止微生物污染。


3. 实验室新风系统


新风系统是保证整个实验室空气流通以及空气环境的重要系统。由于微生物的种类不一样可能会对人体造成危害。实验室新风系统需要在适合微生物实验下为实验人员提供适宜的温度湿度,保证实验结果的准确性。同时也需要对实验室的洁净情况起到一定作用,使实验室的洁净度达到一定标准。
