DNA实验室

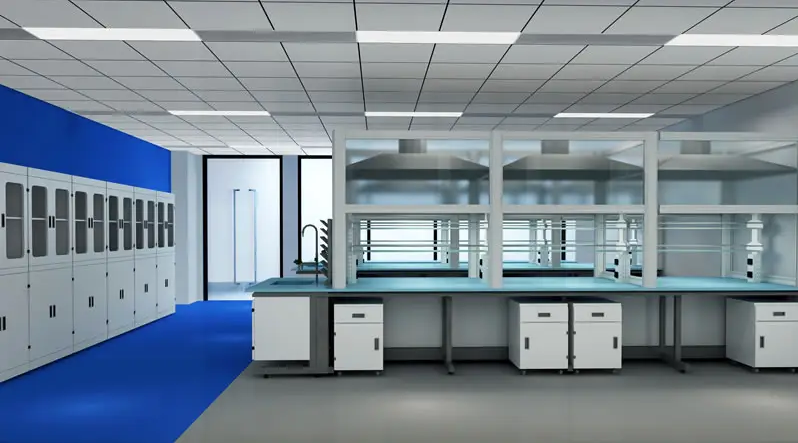

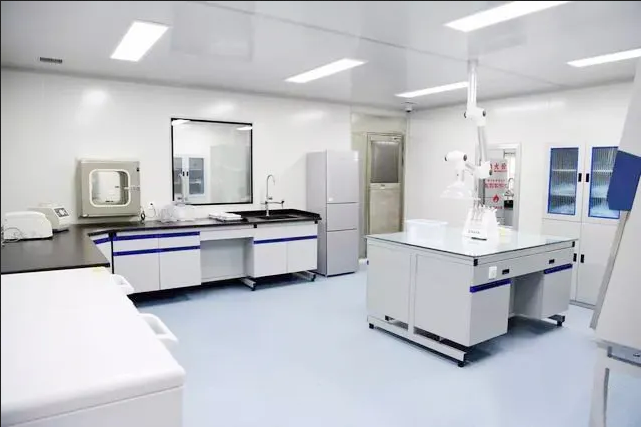

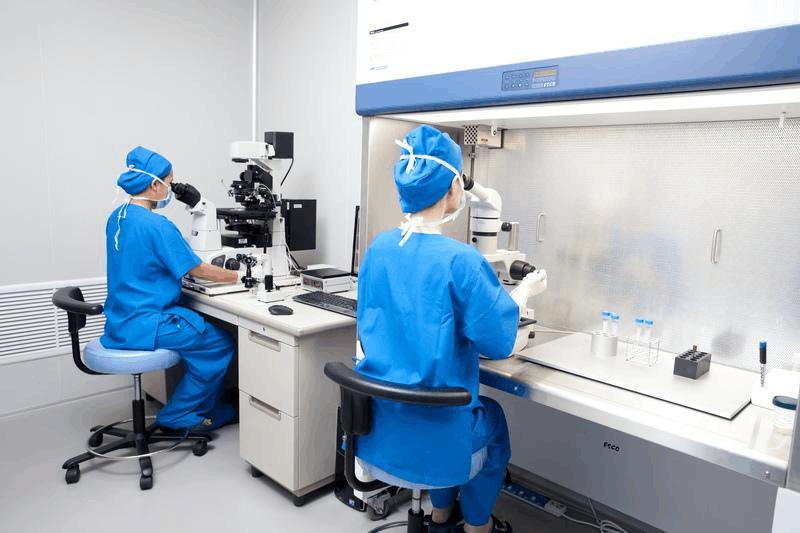

实景图展示:
一、DNA实验室设计的基要要求
DNA实验室设计对平面布局的基本要求:
1、单人单面的工作空间中走道间距为4英尺,约1200mm;置物高度为5英尺,约1500mm;操作间隙为2.5英尺,约750mm;
2、双人双面的工作空间中走道间距为5英尺,约1500mm;置物高度为5英尺,约1500mm;操作间隙为2.5英尺,约750mm;
3、实验工作台与安全设备的走道间距为6英尺,约1800mm;
4、安全设备间的走道间距为>6英尺。
DNA实验室设计对自身的基本要求:
1、DNA实验室的采光
一般来说,DNA实验室应该朝向东南向,便于采光;仪器应该朝向西北向,便于恒温恒湿控制;
2、DNA实验室的空气调节
合理的排风速率及补风量对DNA实验室工作人员的健康和实验数据的准确性是很重要的;
3、DNA实验室的水电
合理的DNA实验室水电布局系统是DNA实验室设计的重要依据;实验室的电、水、气等配管方式,在DNA实验室设计时是非常重要的,必须根据实验室内容和建筑形式(高层或平房),以及将来扩充、安全、经费、功能等进行综合考虑;
4、DNA实验室走廊及门窗的尺寸要求
走廊宽度应>5英尺,门框尺寸(宽*高):3英尺*7英尺(国内900mm*2000mm)。
二、DNA实验室气路设计
1、原始试剂混配室应为正压间,在微环境百级超净台操作,须防止其它程序功能间对本操作间的污染;
2、DNA提取室应为微负压间,须设置排风系统,以防止核酸提取时可能产生的气溶胶对人员的侵害和对其它程序功能间的扩散污染;
3、PCR扩增室应为微负压间,须设置排风系统,以防止大量扩增产物对其它程序功能间的扩散污染;
4、检测室应为微负压间,须设置排风系统,以防止扩增产物在电泳测序过程中的扩散污染,同时因为3130分析仪散热量较大,会提高室内温度3-5度;
5、试剂混配室、DNA提取室、PCR扩增室、检测室如设置缓冲间,功能间内均可为正压,而在缓冲间内设置负压,气流从其双道门的门缝处分别向缓冲间内流动,用合理的气流组织方式避免各功能间的交叉污染;
6、高效送风口为顶送风,侧下回/排风(竖井、夹道、缓冲间)方式。
DNA实验室设计
三、DNA实验室设计为有效控制各区之间相互污染主要有以下三种方案
方案1
严禁各功能间相互串通,即用套间方式进入人流/物流,首先应从房间格局上避免交叉污染;
方案2
设置独立缓冲间为最佳(尤其是DNA提区间、PCR扩增间、试剂混配间,且人流/物流分道,流程相邻间应设置物流传递窗);
方案3
设置共用缓冲间/缓冲走廊也可以。
DNA实验室是一种特殊实验室,DNA实验室建设前需达到理念清晰、布局合理、设计规范、设置完善,既符合实际使用需求,又符合DNA检测实验室验收及国家实验室认可、卫生部临床检验中心验收的硬件标准;由于各地客观条件有所不同,须在此整体解决方案的基本框架和原则内因地制宜。
