嗅辩室
布置图展示:
1.实验室选址
1.1 嗅辨实验室应远离异味污染源及噪声源,如与其他实验室相邻,应有效隔离,并设置独立的进出通道。
1.2 嗅辨实验室选址时,应对拟建嗅辨实验室室外的空气进行臭气浓度测定,臭气浓度最大值应小于10。
2.实验室设计布局

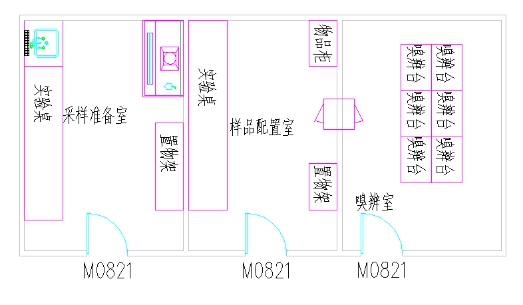

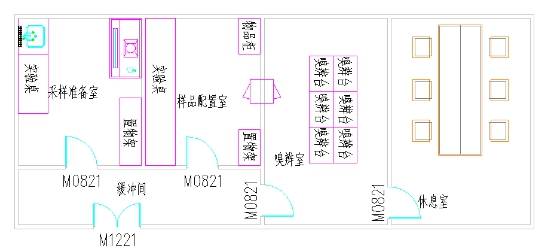

2.1 嗅辨实验室须具备采样准备室、样品配置室、嗅辨室三个功能区,装备嗅觉仪的实验室须设置嗅觉仪泵房。有条件的实验室可增设缓冲间和休息室。各功能区的布局应集中紧凑、划分明确、联系方便、互不干扰。
2.2 嗅觉实验室的功能区和主要功能:采样准备室用于采样器的存放、采样器使用前的准备、测定后样品的处理、采样器材清洗等;样品配置室用于测定器材存放、样品短期存放、无臭空气制备、样品配置等;嗅辨室用于嗅辨员对样品嗅辨;休息室为嗅辨员提供空气清洁的休息环境,缓解嗅觉疲劳。
2.3 采样准备室可与其他实验室共用,但需满足实验室的内部设计(6)的要求。样品配置室应与嗅辨室相邻,并设置传递窗。传递窗的长度不小于0.60m,高度不小于0.40m,
3,实验室设计
3.1 建筑与实验室装修
3.1.1 采样准备室、样品配制室使用面积不小于8.0m2,嗅辨室使用面积不小于12m2,设有嗅觉仪的嗅辨室使用面积不小于17m2。室内净高均不小于2.4m。
3.1.2 实验室的内墙、门和窗须采用无异味、低吸附性的材质,地面铺设无味、低吸附性的地面材料。嗅觉仪泵房应有效隔音。
3.2 内部设施

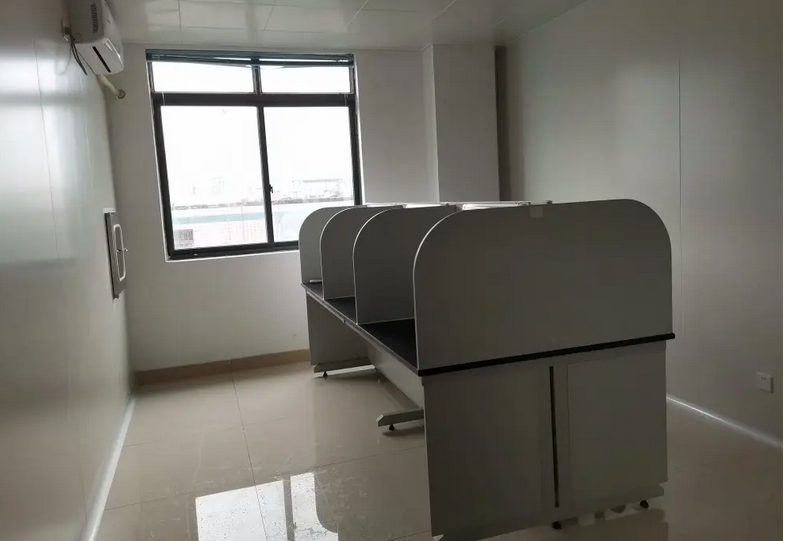

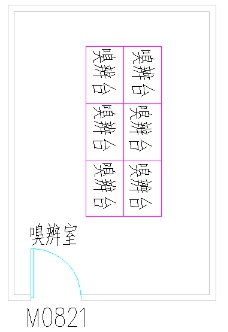

3.2.1 采样准备室内部设施包括实验台、置物架、水池、通风橱、或机械通风装置,布局可参考图3。样品配制室内部设施包括实验台、置物架、物品柜,布局可参考图4。嗅辨室内部设施包括嗅辨台、椅子,布局可参考图5。设有嗅觉仪的实验室还应增加嗅觉仪实验台,以上设施均采用无味、低吸附性的材质。
