实验室排水系统施工
实验室给水系统包括实验给水系统、生活给水系统和消防给水系统。实验给水系统分为一般使用水与实验用纯水,实验室纯水系统属于独立的给水系统。生活给水系统和消防给水系统与一般建筑的给水系统一致,与一般建筑的给水系统一致,与一般实验给水系统通常可合并成一个系统。不同的实验室对实验用水有不同的要求,实验仪器的循环冷却水水质应满足各类仪器对水质的不通要求。室内消防给水系统包括普通消防系统、自动喷洒消防给水系统和水幕消防给水系统等。

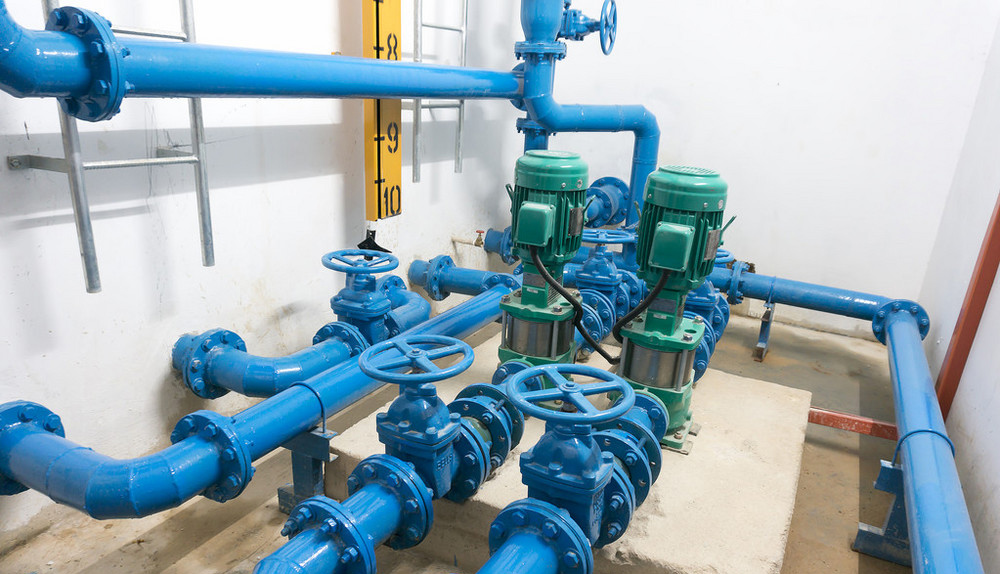

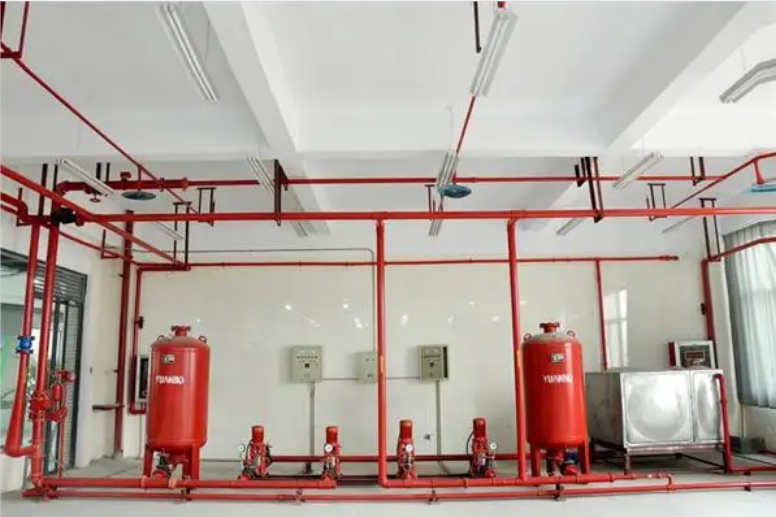

实景图展示:
实验室给水方式
1、直接供水方式:在实验室楼层不高、水压、水量均能满足的情况下,一般可采用直接供水方式。这种方式,室内无加压水泵,通常连接室外给水管网。
2、设有高位水箱的给水方式:在用水高峰期,室外管网内水压下降,以致不能满足楼内上层用水要求时,或当室外管网水压周期性不足时,可采用这种方式。
3、 设有加压水泵的给水方式:当室外管网的水压低于实验、生活、消防等用水要求的水压而用水量又不均匀时,可采用这种方式。
实验室给排水系统设计的注意事项
1、实验室的给排水系统应设计科学,保证饮水源不受污染,若实验用水与饮用水的水源不一,则应将饮用水与实验用水的水龙头分别注明,以免混淆。
2、实验楼应设有备用水源,在公共自来水系统供水不足或停止时,备用水源能够保证各种总仪器的冷却水,洗眼器用水、蒸馏器用水、蒸馏瓶冷凝管用水的正常供给。
3、给排水系统应与实验室模块相符合,合理布局,便于维修,管线应尽量短,避免交叉。
4、给排水系统应设计灵活,并预留部分设施以保证实验室的可靠性和持续运行。
5、实验室内部各用水点的设置必须科学定位并提前铺设,尽量把用水点设在靠墙位置,方便下水点的设置及满足未来改造的需要。
相关规范
标准 | 规范 |
《建筑给排水设计规范》GB50015-2003 | 《建筑给排水设计规范》GB50015-2003 |
《建筑给排水及采暖工程施工质量验收规范》GB50242-2002 | 《建筑给排水及采暖工程施工质量验收规范》GB50242-2002 |
《污水综合排放标准》GB8978-2002 | 《污水综合排放标准》GB8978-2002 |
《建筑设计防火规范》GB50016-2014 | 《建筑设计防火规范》GB50016-2014 |
